viernes, 30 de mayo de 2014

Creaform GO!SCAN 3D Scanner


El escáner Go!Scan3D es un sistema de escaneado rápido y sencillo, concebido por Creaform para  generar mediciones con una precisión de un máximo de 0,1 mm y una resolución de un máximo de 0,2 mm.
La verdad es que da unos resultados realmente buenos, nosotros tuvimos la oportunidad de verlo en las pasadas jornadas de metrologia que realizo Tekniker en Eibar.





 TABLA DE CARACTERÍSTICAS TÉCNICAS

























En este enlace podéis ver objetos escaneados y comprobar la calidad de detalle del escaneado de los modelos, también tenéis la opción de descargarlos para comprobar por vosotros mismos la calidad de los modelos escaneados.

http://www.goscan3d.com/es/3d-models/aztec-sculpture


AsorCAD, empresa especializada en ingeniería inversa y soluciones de metrología 3D es el distribuidor oficial de la marca Creaform en España


http://www.asorcad.es/

Web de Creaform donde podéis encontrar información de sus ultimas novedades

http://www.creaform3d.com/es

jueves, 29 de mayo de 2014

3d Party solidaria en Errenteria para imprimir protesis

La empresa Tumaker, el centro de Formacion profesional Don Bosco de Errenteria y el proyecto GAZE llaman a la comunidad maker para una party solidaria el 7 de junio en Errenteria.
La party trata de reunir el máximo de impresoras 3d para crear prótesis de manos lowcost que la cruz roja se encargara de distribuir en aquellos lugares del mundo donde se necesiten, generalmente países en guerra.

Sin lugar a dudas una iniciativa muy interesante en la que se demuestra una vez mas la revolución que estamos viviendo en el mundo de las nuevas tecnologías.





































web del evento
http://www.donbosco.hezkuntza.net/web/guest/robohand






miércoles, 28 de mayo de 2014

Impresoras de Metal 3D, como funcionan



Interesante vídeo en el que podemos ver como funcionan las soluciones industriales para conseguir crear impresión en metal, el sistema ahora mismo es realmente aparatoso, pero con el tiempo seguro que todos tenemos una impresora 3d capaz de imprimir en metal a un precio razonable.
Los avances que nos esperan en los próximos años van a ser realmente impresionantes.


Peachy Printer, la impresora 3D de 100 dólares que triunfa en Kickstarter

La impresora 3D Peachy Printer ha obtenido rápidamente financiación en Kickstarter
Su mérito consiste en reducir al máximo el precio de la máquina, que se venderá por 100 dólares.
Esta impresora  se diferencia por su tecnología  fotolitográfica, lo que significa que utiliza un láser para modificar el material.
Posiblemente esta sea  la impresora 3D más accesible del mercado, el precio de la impresora es de 100 dolares, la tecnología de Peachy Printer también le permite actuar como escáner 3D si se conecta con una cámara.
Las primeras entregas estarán listas en verano de 2014.


Enlace con las características técnicas
http://www.peachyprinter.com/#!printer-specs/c1gk6




martes, 27 de mayo de 2014

Video del NextEngine 3D Laser Scanner HD

Aquí os dejo un vídeo muy bueno en el que podéis ver lo bien que funciona el escaner 3d de NextEngine, sin lugar a dudas es uno de los digitalizadores 3d mejores del mercado y el precio es realmente ajustado para la calidad que ofrece.
Este modelos de escaner 3d esta siendo muy utilizado por los arqueólogos debido a la buena calidad que da en digitalizado 3d.





Ejemplo comparativo de la calidad que ofrece el modelo de Nextengine











lunes, 26 de mayo de 2014

Impresora Mamba 3D

Mamba 3D es una nueva impresora de escritorio basada en RepRap que mediante kickstarter a conseguido financiarse en tan solo 5 días, cuenta con un extrusor de metal y un marco de aluminio  para una mayor estabilidad.
Su velocidad de impresión es de hasta 150 milímetros por segundo.
La cualidad mas importante que tiene esta impresora es la resolución como podéis ver en la foto de abajo.





Ejemplo de la resolución a la que trabaja la impresora








Especificaciones
  • Frame: Anodized aluminum
  • Extruder: All metal, temperatures up to 300 degrees Celcius
  • Print Materials*: PLA, Woodfill, ABS, Nylon
  • Build Volume (WxDxH): 200mm x 200mm x 200mm (7.87x7.87x7.87 inch)
  • Filament: 1.75mm
  • Layer Resolution: up to 50 microns
  • Step Resolution: 1/32 step
  • Speed: Print speed up to 150mm/s, Travel speed up to 300 mm/s
  • Nozzle: 0.4mm
  • Power: 110-240 VAC Power adapter
  • Software: Repetier Host with Slic3r implemented (Open source)**
  • Firmware: Marlin

domingo, 25 de mayo de 2014

Comparación programas escaneo 3D mediante Kinect

Aquí os dejo un interesante vídeo en el que podéis observar una comparación entre diferentes programas de escaneo para Kinect.

Los programas usados en las pruebas son el skannect , artec studio y el kscan3d.

Hace unos meses realice varias pruebas de escaneo con Kinect y la verdad es que el resultado esta bien para trabajos que no necesiten de  modelos detallados, por ejemplo para escanear personas para  videojuegos, con escaneado de personas funciona bien, pero no esperéis alta calidad de detalle, se genera mucha geometría pero poco detallada respecto a otras soluciones, otro de los problemas es la falta de resolución en la generación de texturas.

El Kinect es una solución que esta bien para experimentar y como hobby pero no es una solución seria para trabajos de verdad, esperemos que la nueva versión de Kinect 2 mejore bastante el tema de la resolución de los modelos en el escaneo.

Para mas información sobre los trabajos de modelado 3d que realizamos para diferentes sectores, podéis visitar nuestra web www.tridentestudio.com

En este interesante vídeo de youtube podéis ver las interesantes pruebas




Puedes seguir las ultimas novedades sobre nuestro estudio 3d en nuestro canal de Facebook
https://www.facebook.com/infografia.bilbao

y Twitter
https://twitter.com/TRIDENTESTUDIO




sábado, 24 de mayo de 2014

Escaneado 3d arquitectónico

Aquí tenéis un ejemplo de escaneado 3d con calidad de nivel medio, el escaneado 3d lo hemos realizamos con técnicas de fotogrametria avanzada.

El resultado es un modelo de unos 400.000 vértices, la calidad del modelo es ideal para aplicaciones de recorridos en tiempo real.
Este es otro ejemplo de como el trabajo con nubes de puntos puede ahorrar mucho trabajo en grandes proyectos de arquitectura.
La conversión de la nube de puntos a geometría la hemos realizado con meshlab.
















Para mas información sobre los trabajos que realizamos podéis visitar nuestra web
www.tridentestudio.com

jueves, 22 de mayo de 2014

Planta de fabricación de la impresora 3D Witbox


Dejo aquí un muy interesante vídeo sobre la nueva planta de fabricación de impresoras 3d de Bq, la fabrica esta situada en Noáin (Navarra)
Sin lugar a dudas Bq esta marcando un antes y un después en la apuesta de fabricación de productos de ultima tecnología en España.
Esperemos que otros sigan su ejemplo y dejen de mandar toda la producción a China, en los años 80 había en España muchas fabricas de productos electrónicos, pero con el tiempo la mayoría han ido desapareciendo, esperemos que esto sea el principio de un nuevo proceso de reindustrialización.

miércoles, 21 de mayo de 2014

Escaneo 3d de una factoría de Volvo con el FARO Laser Scanner

En este video podemos ver una planta de fabricación de Volvo escaneada con los escaner 3d de Faro.
El escaneo 3d facilita la eficiente replanificación virtual de una fábrica sin parar la producción en curso.
Esto es realmente útil cuando se va  a incorporar a la producción de la fabrica un nuevo modelo, gracias al escaneado 3d se puede medir todas las zonas de la cadena para ver en el software de Cad los lugares donde el nuevo coche podría tener problemas en la cadena de producción y solucionarlos de la forma mas fácil posible.
El acceso online a SCENE Webshare Cloud permite ver y analizar los proyectos escaneados desde cualquier lugar del mundo.

Vídeo del escaneo 3d de la factoría de Volvo.



Para mas info sobre los productos Faro
http://www.faro.com/es-es

martes, 20 de mayo de 2014

El Instituto Smithsonian apuesta por el escaneo 3d para dar acceso publico a su colección.

Desde esta web, se puede acceder a Modelos 3D de objetos, con explicaciones sobre los objetos y un completísimo material didáctico, que incluye archivos para impresión 3D.


Actualmente el 10% de la colección ha sido escaneado, de casi los 140 millones de objetos que posee el Smithsonian, con el tiempo todo el material estará disponible en al web.
Gracias a un escáner láser (valorado en 100.000 dólares), cámaras de fotos digitales y software de digitalización, el equipo fue capaz de trabajar en la réplica de la estatua de Thomas Jefferson.
El equipo de digitalización del Instituto Smithsonian se ha propuesto construir la mayor colección de objetos escaneados en 3D del mundo.
En su presentación los expertos indicaron que la nueva tecnología tendrá un gran impacto en los museos.


vídeo del proceso de escaneado

lunes, 19 de mayo de 2014

Makerbot Digitizer


El conocido fabricante de impresoras 3d lanzo al mercado un escaner 3d para complementar su gam de productos de impresion 3d.


Este escáner 3D incorpora dos lásers eye-safe Clase 1 y una cámara 1.3 Mp de alta definición para llevar a cabo sus trabajos. Funciona con el software MakerWare.

Puede escanear objetos de un tamaño máximo de 20, 3 cm x 20,3 cm, el detalle de resolución llega hasta 0.5 mm, la velocidad de captura es de aproximadamente 200.000 triángulos por segundo.

El precio es de 949 dolares.

Vídeo del Maketbot Digitizer

sábado, 17 de mayo de 2014

Conferencia sobre Impresión 3D

El presidente de la Open Kowledge Fundation España, Alberto Abella, mostró a los asistentes de la 3D Printer Party León 2014, celebrada en España, las debilidades del nuevo sector de la Impresión 3D

Conferencia impartida en León, el 2 de marzo de 2014.

Página de la Open Knowledge Foundation España: http://okfn.es


Escaneado 3d de patrimonio cultural

Aquí tenéis otro ejemplo de escaneado 3d con alta densidad de detalles, el escaneado 3d lo hemos realizamos con técnicas de fotogrametria avanzada.

El resultado es un modelo de mas de 1.5 millones de polígonos, como se puede apreciar en las imágenes la cantidad de puntos es muy densa.
Este es otro ejemplo de como el trabajo con nubes de puntos puede ahorrar mucho trabajo en proyectos de archivo 3d para trabajos de patrimonio.
Una de las ventajas que tiene tener el archivo 3d en alta calidad de detalle es que nos facilita la reproducción del monumento en cualquier tamaño y material.


Las 3 cruces son un monumento situado en al comarca de Puerto Seguro, un pueblo de Salamanca situado muy cerca de Portugal.






























Para mas información sobre los trabajos que realizamos podéis visitar nuestra web
www.tridentestudio.com
















jueves, 15 de mayo de 2014

Gigabot La impresora 3d de gran formato mas asequible del mundo

Gigabot es la impresora 3D mas grande creada hasta el momento, su área de trabajo es de 60 x 60 x 60 cm, por fin podremos imprimir en 3d objetos de gran tamaño.

Esta es una impresora creada por la empresa re3D, una nueva empresa estadounidense localizada en Austin, Texas, fue aceptada hace poco como una de las 59 nuevas startups a ingresar en el programa Startup Chile de este año.

Start-Up Chile es un programa para aquellos que quieran acelerar y desarrollar una startup de clase mundial en Chile.
El proceso de selección de Start-Up Chile es llevado a cabo con el apoyo de YouNoodle, empresa basada en San Francisco, California, que provee la plataforma más utilizada por organizaciones líderes de emprendimiento.




w

web del fabricante
http://www.re3d.org/

Thingiverse, modelos 3d listos para imprimir

Thingiverse es una web de modelos 3d listos para imprimir, de modo que aquí podrás encontrar casi de todo lo que puedas imaginar para darle trabajo a tu impresora 3D.
En Thingiverse podrás encontrar una gran cantidad de modelos 3d listos para imprimir, también tienes la opción de enviar tus propios diseños.
Todos los diseños que aparecen en Thingiverse están bajo licencia Creative Commons, por lo que cualquiera puede usarlos o modificarlos sin ningún problema.















miércoles, 14 de mayo de 2014

Escaneado 3d de la fachada de la diputación de Bilbao


Aquí tenéis un ejemplo de escaneado 3d con alta densidad de detalles, el escaneado 3d lo hemos realizamos con técnicas de fotogrametria avanzada.

El resultado es un modelo de mas de 13 millones de vértices, como se puede apreciar en las imágenes la cantidad de puntos es muy densa.
Este es otro ejemplo de como el trabajo con nubes de puntos puede ahorrar mucho trabajo en grandes proyectos de arquitectura.
La conversión de la nube de puntos a geometría la hemos realizado con meshlab.










Witbox, primera impresora 3d de bq


bq Witbox tiene el mayor volumen de impresión del mundo en una impresora doméstica, con un tamaño DIN-A4 (21x29.7 cm) y hasta 20 centímetros de altura. Por eso, puede imprimir figuras de gran tamaño o con múltiples partes de una sola vez a un nivel al que no llega ninguna otra impresora.

bq Witbox incorpora un innovador sistema de impresión inspirado en la curva Fibonacci, con un tubo de PTFE para el paso del filamento. Gracias a esta disposición, pendiente de patente, disminuye el rozamiento del filamento y el sistema de alimentación queda dentro de la impresora, sin sobresalir. Este diseño optimizado, unido a su chasis reforzado, permite crear una red de impresoras y apilar varias bq Witbox unas encima de otras.

La impresora esta diseñada por ingenieros españoles y se ensambla en Navarra, algo que sin lugar a dudas es una muy buena noticia, próximamente publicaremos un articulo sobre la nueva planta de fabricación de impresoras 3d de Navarra.

El precio es de 1695 euros, un precio muy ajustado teniendo en cuenta que es una impresora  3d de gran tamaño.

























Web del fabricante

http://www.bqreaders.com/productos/witbox.html


Especificaciones técnicas

Electrónica


Ramps 1.4
Mega 2560
Pantalla de LCD con encoder rotativo con pulsador para la navegación
Fuente de alimentación de 348W
Termistores 100k en extrusor
Cartucho calefactor 40W 12V
Resolución de capas


Alta 100 micras
Media 200 micras
Baja 300 micras
Velocidad de impresión


Velocidad recomendada 60 mm/sec
Velocidad máxima recomendada 80 mm/sec
Diámetro filamento: 1,75 mm
Dimensiones


Dimensiones área de trabajo: Tamaño DIN A4 x 20 cm altura (la más grande del mercado)
Dimensiones impresora: Largo 505 mm Ancho 388 mm Alto 450 mm
Dimensiones caja: 64cm x 55cm x 65cm
Materiales


PLA
Mecánica General


Bastidor de acero pintado al polvo
Barras de cromo duro para los carros X,Y,Z
Casquillos Igus para X,Y,Z
Cadenas portacables Igus
Husillo Igus para el eje Z con acoplamiento a motor flexible
Partes móviles y soportes en acero pintado al polvo
Sistema de nivelado de base de impresión con 3 puntos y amortiguación
Base fría de cristal templado tamaño A4*
Sistema de cambio rápido de base de impresión con imanes de neodimio
Mecánica extrusor


Extrusor único
Extrusor de diseño propio
Boquillas de 0.4 mm
Toberas de refrigeración de pieza
Seguridad


Máquina cerrada con seguridad en puerta
Software


Firmware Marlin preconfigurado
Hosts compatibles Repetier, Pronterface, Cura, ReplicatorG
Slic3r (recomendado y preconfigurado)
Skeinforge
Comunicaciones


Lector de tarjetas SD y tarjeta de 4 GB incluida
Puerto USB
Contenido de la caja


1 bobina de PLA de regalo
1 Hotend de repuesto
Herramientas para llevar a cabo la sustitución del hotend
2 Agujas para mantenimiento de extrusor
Spooler
Patas Witbox
Pieza impresa de prueba
Base de cristal templado
Otros


Opción de montaje en colmena con varias impresoras ensambladas y ancladas una encima de otra, evitando tener que montar estanterias adicionales.
Sistema inspirado en la curva de Fibonacci, con tubo de PTFE para el paso del hilo.
Gracias a este innovador sistema los tubos de alimentación de hilo quedan completamente dentro de la impresora.




Para estar al dia de las ultimas novedades en tecnologías 3d puedes seguirnos en nuestro canal de Facebook.

https://www.facebook.com/infografia.bilbao

También puedes seguirnos en Twitter

https://twitter.com/TRIDENTESTUDIO

En nuestra web puedes ver nuestros últimos trabajos de infografia y animación 3d

http://www.tridentestudio.com/



martes, 13 de mayo de 2014

Leica Scanstation p20, scanner 3d impresionante

Leica Scanstation p20, scanner 3d impresionante

Hace poco tuvimos la oportunidad de probar el scanner Leica p20 y el resultado de las pruebas a sido realmente impresionante, aquí podéis ver una muestra de la calidad de los escaneados que realiza, sin duda alguna estamos ante uno de los mejores escaneres 3d para trabajos de campo.

El p20 es capaz de tomar hasta un millón de puntos por segundo, permitiendo captar los detalles en el mínimo tiempo, la distancia máxima a la que puede escanear es de 120 metros.
































Para mas información
http://www.leica-geosystems.es/es/Leica-ScanStation-P20_101869.htm




ProDesk 3D impresora 3d de 5 colores


ProDesk 3D es una impresora elaborada en aluminio, cuenta con un diseño muy moderno.

La impresora ProDesk 3D utiliza un sistema patentado de cartuchos PLA (poliácido láctico) de 5 colores capaz de mezclar los colores de impresión para generar los colores del objeto que se desea imprimir, lo cual es todo una novedad en el sector.
Esta nueva impresora permite que los más complejos diseños 3D se puedan imprimir con facilidad a través de un material de soporte a base de PVA.



















El precio de la versión standard es de 3499 euros


ESPECIFICACIONES

Print Technology: Full color FFF-based printing system
Build Volume 275 mm x 275 mm x 300 mm (W x D x H)
Layer Resolution Standard Settings:
High: 25 microns (0.025 mm)
Medium: 100 microns (0.1 mm)
Low: 200 microns (0.2 mm)
Other resolutions are selectable and/or recommended by the ProModel software


Filament Diameter: 1.75 mm
Speed: 175mm/s max printing speed
Layer Accuracy: 25 micron printing accuracy in Z direction
Set-up: Fully automatic system set up - plug and play
Build Platform: Auto levelling heated build platform
Printer Head: Dual extruder head system - PLA Filament and PVA Support Filament
Cooling: Tri-fan air system
Filament: 5-color PLA cartridge system
PVA support material cartridge
ABS supported with additional cartridges (not included in standard package)

Mas info

http://botobjects.com/



lunes, 12 de mayo de 2014

Videoclip de Radiohead "House of Cards" ejemplo de escaneado 3d artistico


El videoclip de Radiohead “House of Cards” utiliza imágenes 3D de captura con dos escáneres 3d, un escáner 3D de Geometric Informatics para el escaneo de cerca y otro  para las escenas exteriores.

Este es un gran ejemplo de las posibilidades de uso del escaneo 3d a nivel artístico, la tecnología de digitalizado 3d lleva muchos años usándose en Hollywood en grandes producciones de cine.






En nuestro estudio hace poco estuvimos realizando varias pruebas de escaneado láser con el modelo Leica ScanStation P-20, los resultados fueron impresionantes escaneando personas.
Próximamente publicaremos un articulo sobre nuestra experiencia con el Leica P-20.

créditos del videoclip

Director : James Frost ( Zoo Films)
Director de Fotografía: Thomas Von ( Zoo Films)
Director de Tecnología: Aaron Koblin

nextengine 3d scanner hd

Alta precisión. Bajo precio.

NextEngine ofrece una combinación sin precedentes de precisión y bajo precio.

Con una precisión de 100 micrones, el escáner mide 50.000 puntos por segundo, no es el  escáner 3D más barato pero es seguramente el que mejor relación precio tiene del mercado.

El Scanner Nextengine puede competir  sin problemas con modelos de 25.000 dolares.

El secreto detrás de este gran cambio es la nueva tecnología inventada por NextEngine. Una nueva arquitectura  y nuevos algoritmos sofisticados utilizan una gran variedad de láseres para escanear de forma paralela.

Sin límite de tamaño predeterminado. Ya que no hay ninguna caja para meter los objetos en el interior, se puede trabajar con objetos de gran tamaño.

El resultado es un mayor rendimiento con mejor fidelidad de los datos.
El precio del escáner  es de 2995 dolares y sin lugar a dudas es uno de los escaner 3d mas usados del  mercado por equipos de  arqueólogos.


















http://www.nextengine.com/



jueves, 8 de mayo de 2014

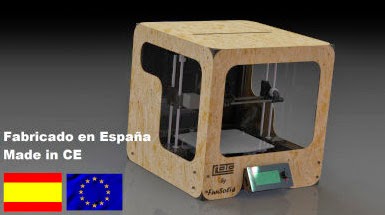

impresora 3d Cloto


CLOTO nace en 2013 con la vocación de acercar las posibilidades de la impresión 3D al ámbito doméstico y profesional, haciéndolo de manera sencilla y asequible. Nutriéndose y participando del movimiento RepRap.
CLOTO se diseña, fabrica y monta íntegramente en España, incorporando los últimos avances en esta tecnología.

Actualmente la familia CLOTO cuenta con varias versiones de impresora para satisfacer las necesidades de cualquier entusiasta de la impresión 3D:
CLOTO
CLOTO PLUS (doble extrusor)
CLOTO XXL










Especificaciones
Dimensiones (Ancho x Fondo x Alto): 47 x 47 x 43 cm
Superficie de impresión real: 21 x 20 x 20 cm
Volumen de impresión: 8,4 L
Alimentación: 220V
Estructura Aleación Aluminio
Cerramiento Completo con ventanas transparentes y
puerta
Materiales irreprimibles: PLA, ABS, Nylon, Laybrick, Laywoo-D3,
Filaflex, Pasta cerámica, Chocolate
Resolución de capa max 0,01mm
Filamentos admisibles 1,75 – 3 mm
Diámetro de boquilla 0,4 mm
Control: LCD Smart control
Numero de extrusores: 1 (ampliable a 2)
Archivos admisibles obj, stl, gcode
Software Open Source, Gratuito
Mesa caliente Si
USB Si
Lector de tarjeta SD Si
Cerramiento completo Si

Ventilador de capa Si (Opcional)

Servicio de atención online Si
